分電盤行先表示

写真は集合住宅の日東工業の分電盤です。

よく見ると回路表記が無くどこのブレーカーなのか、分かりません。

行先表示は付属の回路表示のシールを張っていくのが一般的です。

ただ、集合住宅だと分電盤が沢山あるので、手間がかかります。

また、張り方によっては汚く見えてしまいます。

そこで、用紙に直接印刷して綺麗で速く行先表示を作ります。

※回路表記は必ず必要で、無い場合は電力会社の検査でも改修指示されます。

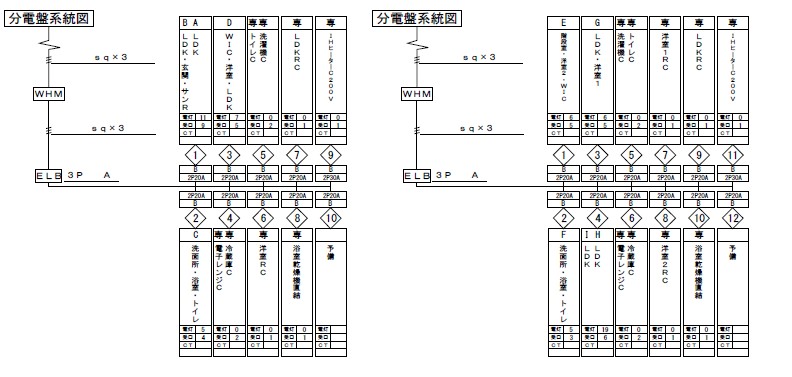

回路図

まず回路図を用意します。

この通りに印刷していきます。

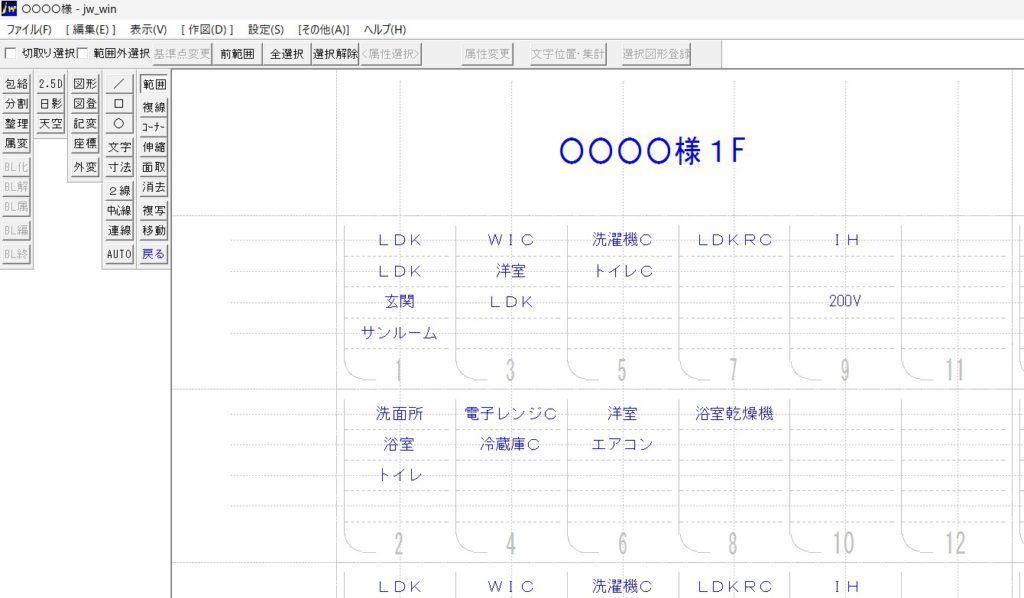

CAD

日東工業には『らべるくん』という負荷名称作成ソフトがありますが、

CADで作成した方が効率良いです。

回路図を見ながら、文字を入力していきます。

1階住戸と２階住戸をA4に6部屋分配置します。

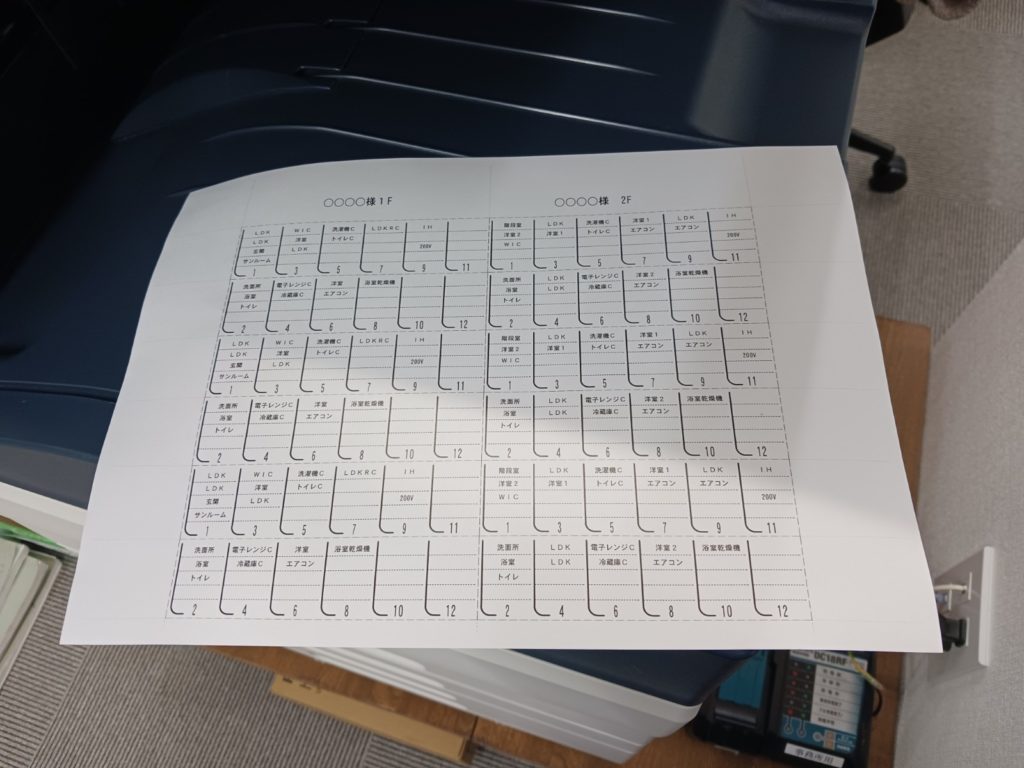

印刷

A4で印刷します。

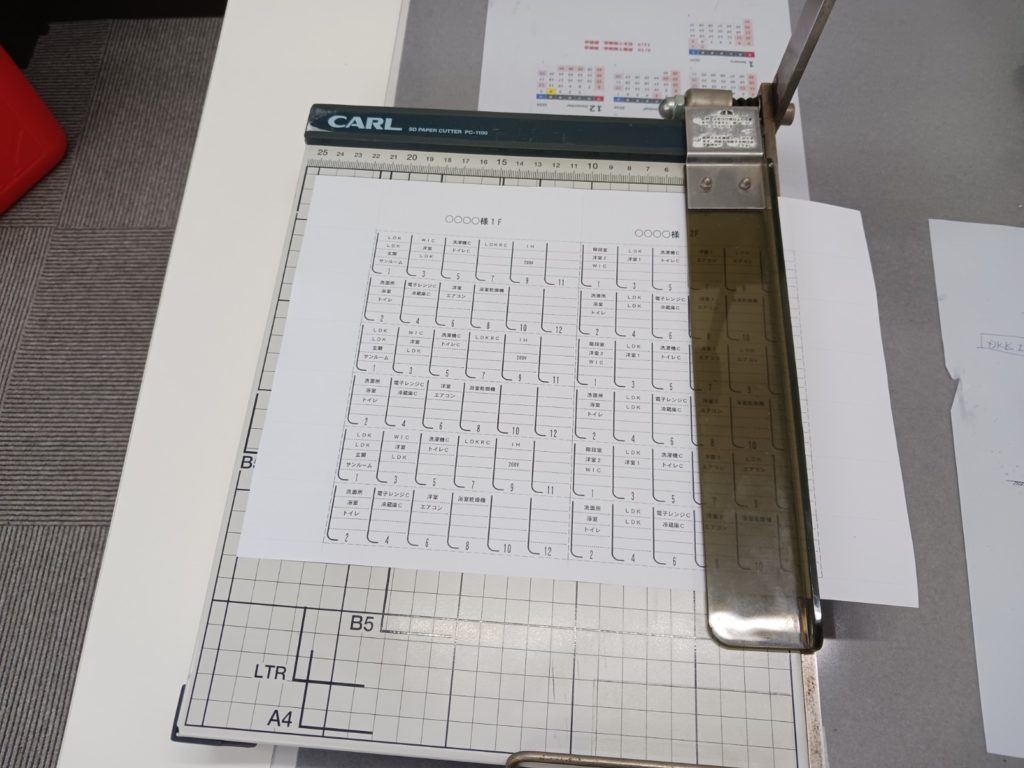

裁断

裁断機で切り分けます。

ギロチン➡マリーアントワネット➡ブレゲ時計

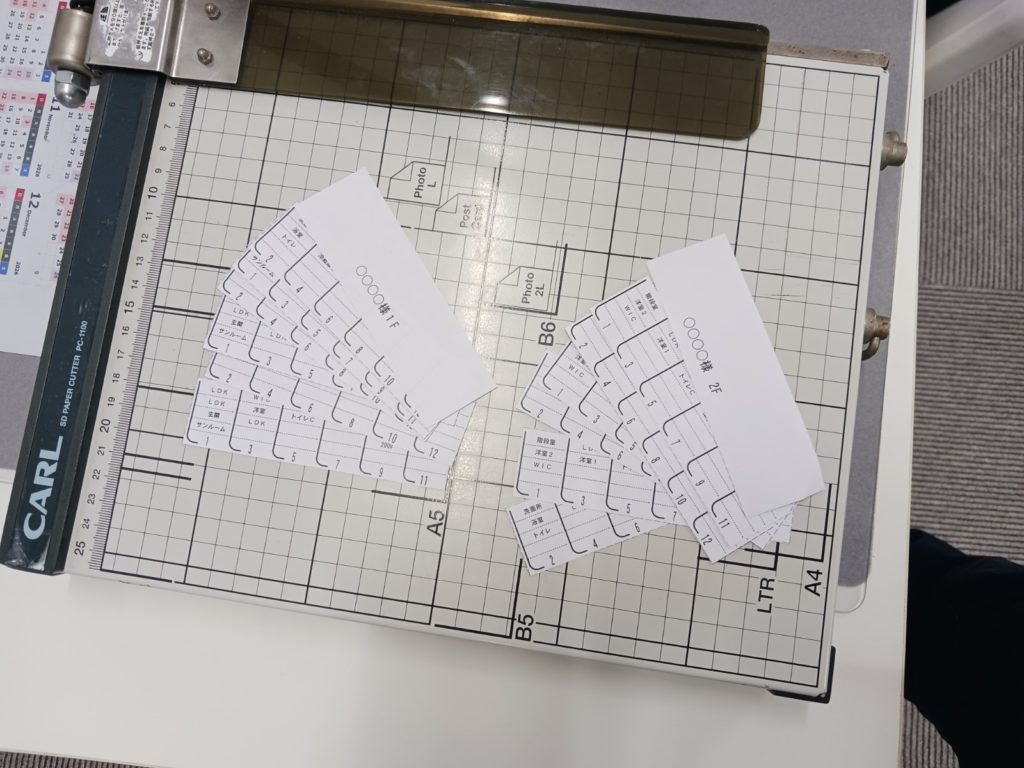

寄り分け

1階と２階に分けてまとめます。

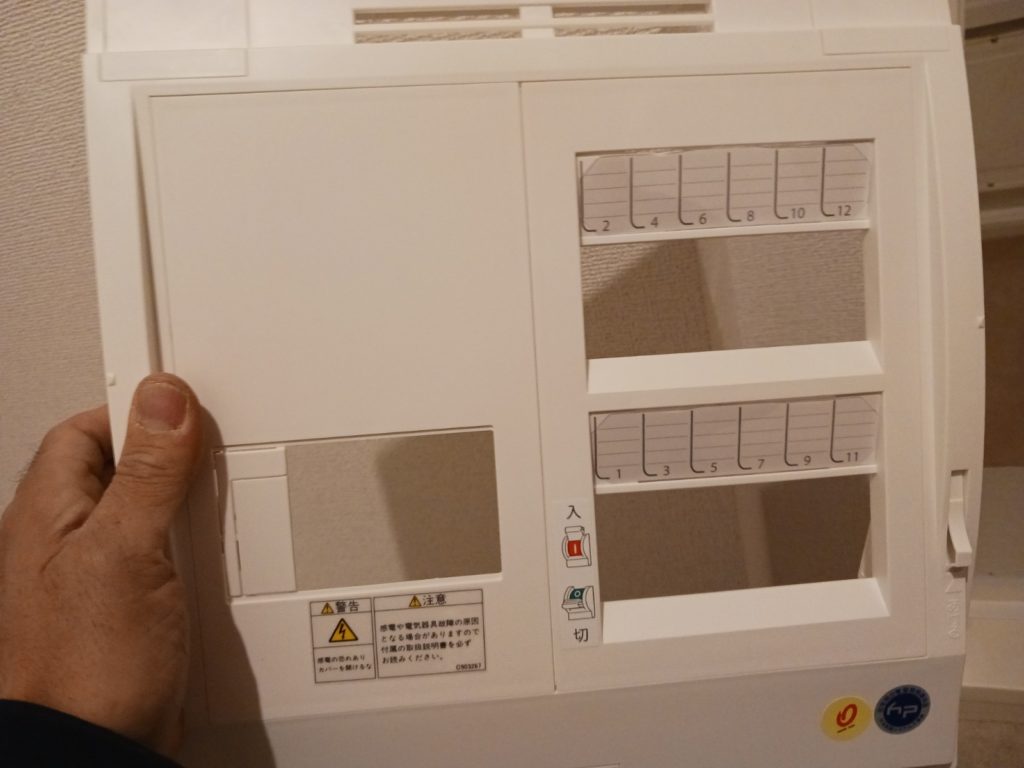

前面パネル

前面パネルを外します。

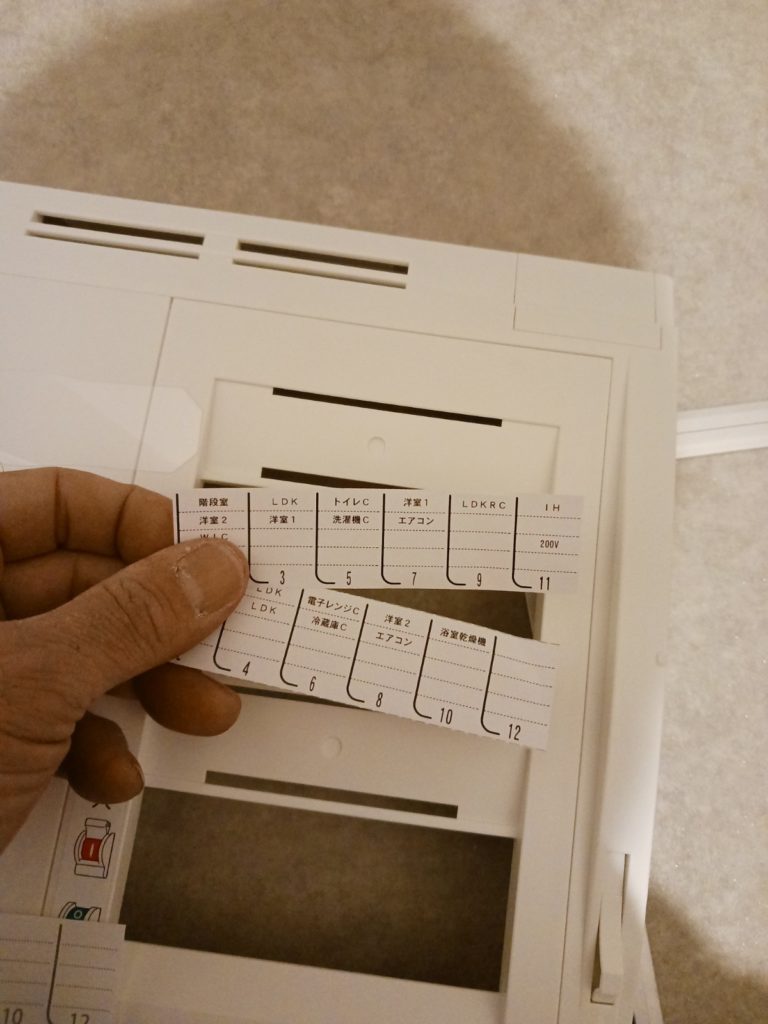

アクリル板

アクリル板を外して、作ったラベルと入れ替えます。

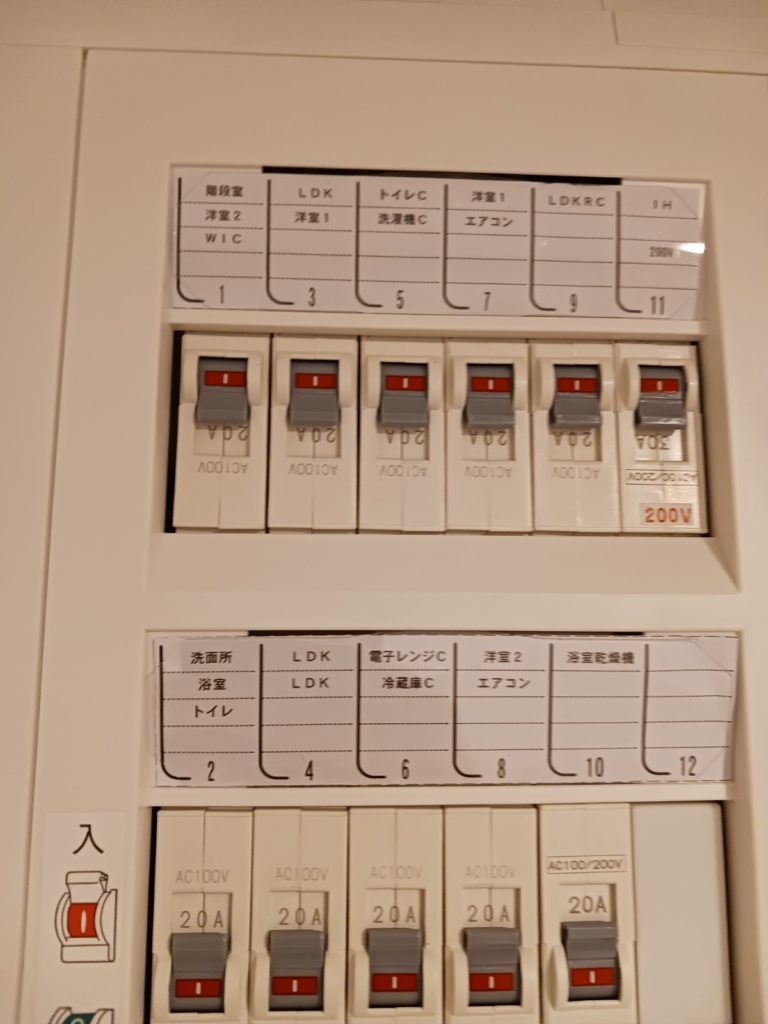

ＬＤＫがいっぱい

よく見るとLDKが３つもあります。
